AW气动固定球阀
AW气动固定球阀
产品型号：Q647F
公称通径：DN15-200mm
公称压力：1.6MPa-10.0 MPa
连接形式：法兰式
适用温度：-20～+90℃
阀体材质：WCB、CF8、CF8M
适用介质：水
公称通径：DN15-200mm
公称压力：1.6MPa-10.0 MPa
连接形式：法兰式
适用温度：-20～+90℃
阀体材质：WCB、CF8、CF8M
适用介质：水
联系购买
分享到：
一、AW气动固定球阀概述
气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用。
二、AW气动固定球阀产品介绍
气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；气动阀门在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，气动球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

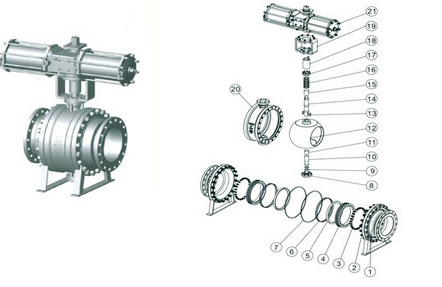

三、AW气动固定球阀主要零件材质
| 序号 | 零件名称 | 材质 | ||
| C | D | R | ||
| 1 | 左右阀体 | A216-WCB | A351-CF8 | A351-CF8M |
| 2 | 螺柱 | A193-B7 | A276304 | A276316 |
| 3 | 螺母 | A1942H | A276304 | A276316 |
| 4 | 弹簧 | YB/T5104 60Si2M0 | YBD(T)11 1Cr18Ni9 | YBD(T)11 0Cr18Ni12Mo2 |
| 5 | 阀座 | A182-A105 | A276304 | A276316 |
| 6 | 密封圈 | PTFE | PTFE | PTFE |
| 7 | O形圈 | 橡胶 | 橡胶 | 橡胶 |
| 8 | 垫片 | PTFE | PTFE | PTFE |
| 9 | 法兰 | A216-WCB | A351-CF8 | A351-CF8M |
| 10 | 垫片 | PTFE | PTFE | PTFE |
| 11 | 下阀杆 | A276-410 | A276304 | A276-316 |
| 12 | 衬套 | PTFE | PTFE | PTFE |
| 13 | 球体 | A182-F304 | A182-F304 | A182-F316 |
| 14 | 键 | A1SIC1045 | A276304 | A276-316 |
| 15 | 阀杆 | A276410 | A276304 | A276316 |
| 16 | 衬套 | PTFE | PTFE | PTFE |
| 17 | 填料 | PTFE | PTFE | PTFE |
| 18 | 填料压盖 | A216-WCB | A276304 | A276316 |
| 19 | 连接套 | A182-A105 | A276-304 | A276304 |
| 20 | 支架 | A216-WCB | A276304 | A276304 |
| 21 | 阀体 | A216-WCB | A351-CF8 | A351-CF8 |
| 22 | 气动执行器 | - | - | - |
四、执行标准
| 设计依据 | AP1、ANS1标准 | JIS标准 | |
| 设计标准 | API6D、ANSIB16.34 | JISB2071 | |
| 结构长度 | 法兰连接 | AP16D、ANS1B1610 | JISB2002 |
| 连接法兰尺寸 | ANS1B16.5 | JISB2212、B2213、B2214 | |
| 试验和检验 | AP16D、AP1598 | J1SB2003 | |

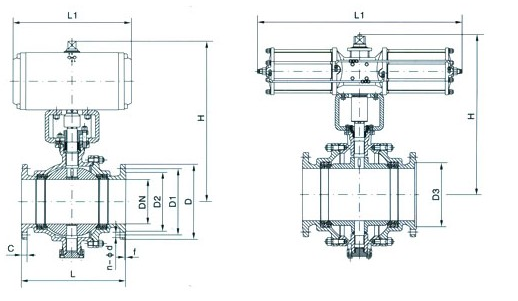

主要连接尺寸：Q647(F、N、P)-10K、C1ass150
| 通径 | 外形尺寸 | 连接尺寸 | 连接尺寸 | 双作用执行器 | |||||||||||||
| DN | in | L | L1 | H | D | D1 | D2 | C | f | n-φd | D | D1 | D2 | C | f | n-φd | |
| 50 | 2 | 178 | 190 | 260 | 155 | 120 | 100 | 16 | 2 | 4-φ19 | 152 | 120.6 | 92 | 15.8 | 1.6 | 4-φ19 | GTD80 |
| 65 | 21/2 | 190 | 210 | 293 | 175 | 140 | 120 | 18 | 2 | 4-φ19 | 178 | 139.7 | 105 | 17.6 | 1.6 | 4-φ19 | GTD90 |
| 80 | 3 | 203 | 247 | 323 | 185 | 150 | 130 | 18 | 2 | 8-φ19 | 190 | 152.4 | 127 | 19.1 | 1.6 | 4-φ19 | GTD100 |
| 100 | 4 | 229 | 276 | 382 | 210 | 175 | 155 | 18 | 2 | 8-φ19 | 229 | 190.5 | 157 | 23.9 | 1.6 | 8-φ19 | GTD115 |
| 125 | 5 | 356 | 348 | 468 | 250 | 210 | 185 | 20 | 2 | 8-φ23 | 254 | 216 | 186 | 23.9 | 1.6 | 8-φ22 | GTD145 |
| 150 | 6 | 394 | 378 | 510 | 280 | 240 | 215 | 22 | 2 | 8-φ23 | 279 | 241.3 | 216 | 25.4 | 1.6 | 8-φ22 | GTD160 |
| 200 | 8 | 457 | 524 | 655 | 330 | 290 | 265 | 22 | 2 | 12-φ23 | 343 | 298.5 | 270 | 28.6 | 1.6 | 8-φ22 | GTD210 |
| 250 | 10 | 533 | 645 | 847 | 400 | 355 | 325 | 24 | 2 | 12-φ25 | 406 | 362 | 324 | 30.2 | 1.6 | 12-φ25 | GTD255 |
| 300 | 12 | 610 | 715 | 980 | 445 | 400 | 370 | 24 | 3 | 16-φ25 | 483 | 432 | 381 | 31.8 | 1.6 | 12-φ25 | GTD300 |
| 350 | 14 | 686 | 795 | 1085 | 490 | 445 | 415 | 26 | 3 | 16-φ25 | 533 | 476 | 413 | 35 | 1.6 | 12-φ29 | GTD350 |
| 400 | 16 | 762 | 1860 | 1215 | 560 | 510 | 475 | 28 | 3 | 16-φ27 | 597 | 539.5 | 470 | 36.6 | 1.6 | 16-φ29 | AW35 |
| 500 | 20 | 991 | 1860 | 1385 | 675 | 620 | 585 | 30 | 3 | 20-φ27 | 698 | 635 | 584 | 42.9 | 1.6 | 20-φ32 | AW40 |
主要连接尺寸：Q647(F、N、P)-20K、C1ass300
| 通径 | 外形尺寸 | 连接尺寸 | 连接尺寸 | 双作用执行器 | |||||||||||||
| DN | in | L | L1 | H | D | D1 | D2 | C | f | n-φd | D | D1 | D2 | C | f | n-φd | |
| 50 | 2 | 216 | 210 | 270 | 155 | 120 | 100 | 28 | 2 | 8-φ19 | 165 | 127 | 92 | 22.3 | 1.6 | 8-φ19 | GTD90 |
| 65 | 21/2 | 241 | 247 | 309 | 175 | 140 | 120 | 20 | 2 | 8-φ19 | 190 | 149.2 | 105 | 25.4 | 1.6 | 8-φ22 | GTD100 |
| 80 | 3 | 283 | 276 | 344 | 200 | 160 | 135 | 22 | 2 | 8-φ23 | 210 | 168.3 | 127 | 28.6 | 1.6 | 8-φ22 | GTD115 |
| 100 | 4 | 305 | 348 | 421 | 225 | 185 | 160 | 24 | 2 | 8-φ23 | 254 | 200 | 157 | 31.8 | 1.6 | 8-φ22 | GTD145 |
| 125 | 5 | 381 | 378 | 485 | 270 | 225 | 195 | 26 | 2 | 8-φ25 | 279 | 234.9 | 186 | 35 | 1.6 | 8-φ22 | GTD160 |
| 150 | 6 | 403 | 432 | 559 | 305 | 260 | 230 | 28 | 2 | 12-φ25 | 318 | 269.9 | 216 | 36.6 | 1.6 | 12-φ22 | GTD190 |
| 200 | 8 | 502 | 524 | 655 | 350 | 305 | 275 | 30 | 2 | 12-φ25 | 381 | 330.2 | 270 | 41.3 | 1.6 | 12-φ25 | GTD210 |
| 250 | 10 | 568 | 648 | 847 | 430 | 380 | 345 | 34 | 2 | 12-φ27 | 444 | 387.5 | 324 | 47.7 | 1.6 | 16-φ29 | GTD255 |
| 300 | 12 | 648 | 715 | 980 | 480 | 430 | 395 | 35 | 3 | 16-φ27 | 521 | 451 | 381 | 50.8 | 1.6 | 12-φ32 | GTD300 |
| 350 | 14 | 762 | 795 | 1085 | 540 | 480 | 440 | 40 | 3 | 16-φ33 | 584 | 514.5 | 413 | 54 | 1.6 | 20-φ32 | GTD350 |
| 400 | 16 | 838 | 1860 | 1215 | 605 | 540 | 495 | 46 | 3 | 16-φ33 | 648 | 571.5 | 470 | 57.2 | 1.6 | 20-φ35 | AW35 |
| 500 | 20 | 991 | 1860 | 1385 | 730 | 660 | 615 | 50 | 3 | 20-φ33 | 775 | 686 | 584 | 63.5 | 1.6 | 24-φ35 | AW40 |
主要连接尺寸：Q647(F、N、P)-C1ass400
| 通径 | 外形尺寸 | 连接尺寸 | 双作用执行器 | ||||||||
| DN | in | L | L1 | H | D | D1 | D2 | C | f | n-φd | |
| 50 | 2 | 292 | 247 | 286 | 165 | 127 | 92 | 25.4 | 6.4 | 8-φ19 | GTD100 |
| 65 | 21/2 | 330 | 276 | 330 | 190 | 149.2 | 105 | 28.6 | 6.4 | 8-φ22 | GTD115 |
| 80 | 3 | 356 | 308 | 349 | 210 | 168.3 | 127 | 31.8 | 6.4 | 8-φ22 | GTD125 |
| 100 | 4 | 406 | 348 | 421 | 254 | 200 | 157 | 35 | 6.4 | 8-φ26 | GTD145 |
| 125 | 5 | 457 | 378 | 485 | 279 | 234.9 | 186 | 38.2 | 6.4 | 8-φ26 | GTD160 |
| 150 | 6 | 495 | 524 | 582 | 318 | 269.9 | 216 | 41.3 | 6.4 | 12-φ26 | GTD210 |
| 200 | 8 | 597 | 648 | 702 | 381 | 330.2 | 270 | 47.6 | 6.4 | 12-φ29 | GTD255 |
| 250 | 10 | 673 | 715 | 895 | 445 | 387.3 | 324 | 54 | 6.4 | 16-φ32 | GTD300 |
| 300 | 12 | 762 | 795 | 1040 | 520 | 450.8 | 381 | 57.5 | 6.4 | 12-φ35 | GTD350 |
| 350 | 14 | 826 | 1860 | 1170 | 585 | 514.3 | 413 | 60.5 | 6.4 | 20-φ35 | AW35 |
| 400 | 16 | 902 | 1860 | 1215 | 650 | 571.5 | 470 | 63.5 | 6.4 | 20-φ39 | AW40 |
| 500 | 20 | 1054 | ? | ? | 775 | 685.8 | 584 | 70 | 6.4 | 24-φ42 | AW50 |
